在碳纖維布加固工程中，出現(xiàn)空鼓的現(xiàn)象是碳纖維布粘貼技術(shù)中非常常見的質(zhì)量問題之一。所謂空鼓，指碳纖維布與混凝土基材之間存在空氣夾層，導(dǎo)致兩者無法有效粘結(jié)，不僅會使碳纖維布無法發(fā)揮增強作用，還可能在受力時引發(fā)剝離破壞，嚴重影響加固效果。很多施工團隊在遇到空鼓問題時，往往只盲目修補卻忽視根源排查，導(dǎo)致問題反復(fù)出現(xiàn)。今天，我們就從施工全流程入手，深度剖析碳纖維布粘貼后出現(xiàn)空鼓的幾大主要原因。

基面處理不到位，是導(dǎo)致空鼓的主要根源之一?；炷粱谋砻娴母{、疏松層、油污、粉塵等雜質(zhì)，會在碳纖維布與基材之間形成“隔離層”，阻礙膠液與基材的有效粘結(jié)，進而形成空鼓。常見的問題包括：未徹底鑿除基材表面的風化層和浮漿，僅簡單清理浮塵就進行涂膠；基材表面存在油污或脫模劑，未用無水乙醇等溶劑擦拭干凈；混凝土表面的裂縫未及時修補，或修補時未充分填充裂縫，后期受力時裂縫擴展，導(dǎo)致膠層與基材剝離形成空鼓。

膠液使用不規(guī)范，是引發(fā)空鼓的關(guān)鍵技術(shù)問題。膠液作為連接碳纖維布與基材的“根本”，其配比、攪拌、涂抹直接決定粘結(jié)效果。膠液配比失衡是常見誘因，未按產(chǎn)品說明書精準稱量A、B組分，僅憑經(jīng)驗估算用量，會導(dǎo)致膠液固化不完全，粘結(jié)強度下降，后期易出現(xiàn)膠層與基材或碳纖維布剝離，形成空鼓；其次，膠液攪拌不充分，A、B組分混合不均，局部膠液性能失效，無法形成有效粘結(jié)；再者，涂膠量不足或涂覆不均，部分區(qū)域膠液無法完全浸潤碳纖維布，或膠層過薄無法填充基面微小孔隙，都會導(dǎo)致空氣殘留，形成空鼓。另外，膠液涂覆后放置時間過長，超過適用期后膠液開始初凝，粘性下降，也會引發(fā)空鼓。

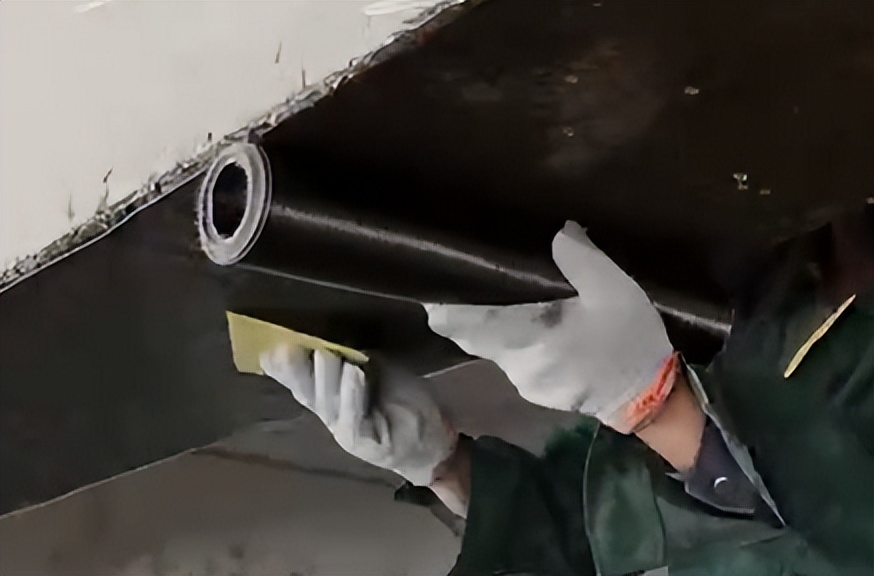

碳纖維布鋪設(shè)與壓實操作不當，也是空鼓產(chǎn)生的一項原因。碳纖維布的鋪設(shè)任何環(huán)節(jié)的疏漏都會導(dǎo)致空氣殘留。例如，鋪設(shè)時未按彈線定位方向平鋪，布面出現(xiàn)褶皺、扭曲，褶皺處會包裹空氣，壓實后無法排出，形成空鼓；鋪設(shè)速度過快，未從中間向四周緩慢延展，導(dǎo)致空氣被擠壓在布與基材之間，形成氣泡；使用硬質(zhì)刮板用力過猛，會導(dǎo)致膠液被過度擠壓流失，局部因膠液不足形成空鼓；多層粘貼時，未等前一層膠液初凝就鋪設(shè)下一層，兩層之間的膠液未充分融合，易出現(xiàn)層間空鼓。

后期養(yǎng)護與擾動不當，會導(dǎo)致已粘貼的碳纖維布出現(xiàn)二次空鼓。部分施工團隊認為“粘貼完成即加固到位”，忽視后期養(yǎng)護，在膠液未完全固化時就對碳纖維布施加外力，如觸碰、踩踏、堆放重物等，會導(dǎo)致碳纖維布移位，原本已排出的空氣重新進入，形成空鼓；

綜上所述，碳纖維布粘貼后出現(xiàn)空鼓，并非單一環(huán)節(jié)導(dǎo)致，要避免空鼓問題，需從施工全流程入手，嚴格把控每一個細節(jié)，確?；鏉崈羝秸?、膠液配比攪拌規(guī)范、鋪設(shè)壓實到位、后期養(yǎng)護充分。若已出現(xiàn)空鼓，需根據(jù)空鼓面積和位置采取針對性的修補措施，如小面積空鼓可采用注射膠液修補，大面積空鼓則需拆除重新粘貼，確保加固工程的質(zhì)量和安全。
